Die Landesagentur für Leichtbau Baden-Württemberg präsentiert diese Innovation mit ihrem ThinKing im Juli 2020. Mit diesem Label gibt die Leichtbau BW GmbH monatlich innovativen Produkten oder Dienstleistungen im Leichtbau aus Baden-Württemberg eine Plattform.

Auf einen Blick:
- Leicht: 0,6 kg Gewichtseinsparung im Vergleich zur konventionellen Bauweise mit Aluminium. Das entspricht rund 20 Prozent.
- Klimaschonend in mehrfacher Hinsicht von der Herstellung bis zur Nutzung
- Kostengünstig: funktionsintegrierte, monolithische Bauweise und ein verbesserter Herstellungsprozess
- Leise: Dank Kunststoff verbesserte Geräuschdämpfung

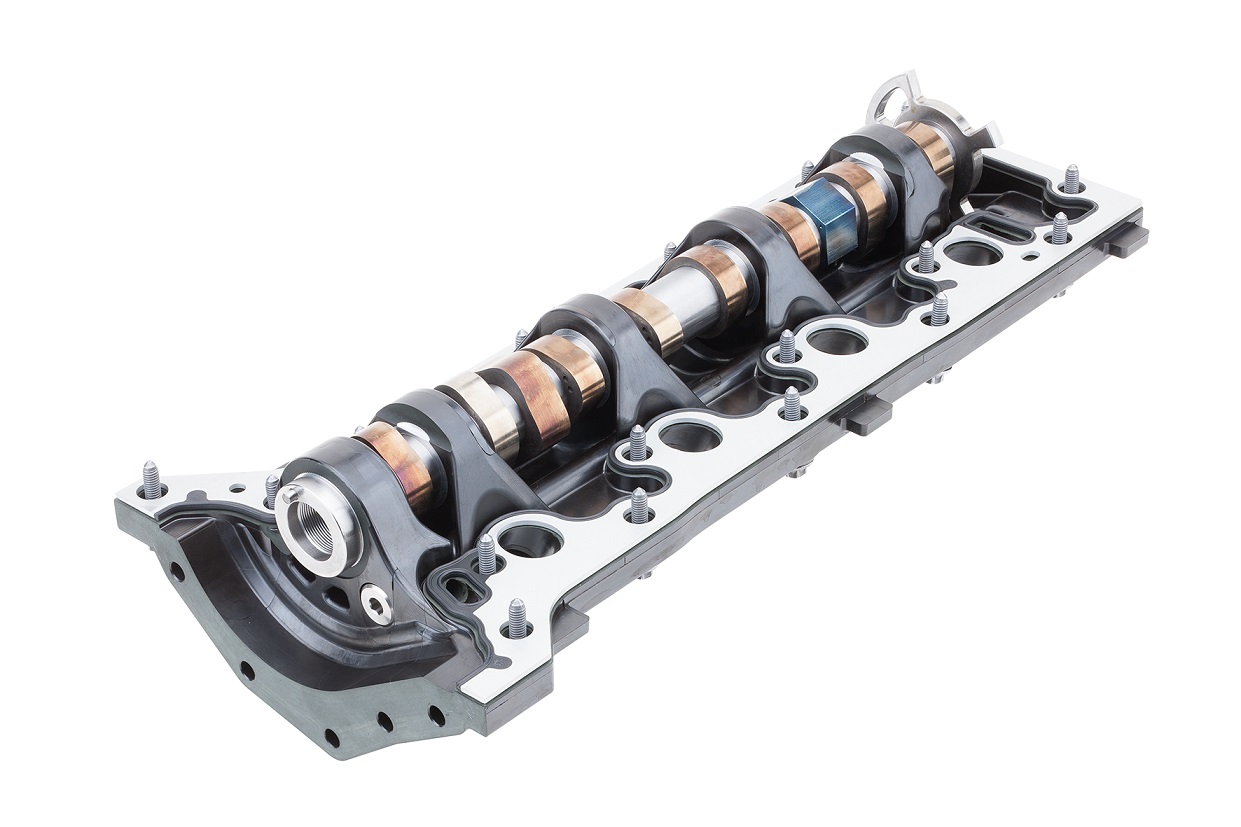

Das Nockenwellenmodul aus Kunststoff lässt sich, so die Wissenschaftler vom Fraunhofer ICT, deutlich leichter fertigen als das Pendant aus Leichtmetall. Hinzu kommt, dass es im Vergleich zum herkömmlichen Bauteil etwa 0,6 kg Gewicht spart.
Bei der Wahl des Kunststoffs setzen die Projektpartner auf hochfeste, faserverstärkte Duromere, da sie hohen Temperaturen, mechanischen und chemischen Belastungen, wie sie etwa durch synthetische Motoröle und Kühlmittel verursacht werden, sehr gut standhalten.

Bessere Fahrdynamik und geringerer Verbrauch
Da sich das Nockenwellenmodul aus faserverstärktem Duromer mit Aluminiuminserts im oberen Bauraum des Antriebsstrangs eines Verbrennungsmotor befindet, wirkt sich der Material-Leichtbau gleich doppelt positiv aus. Zum einen wird durch den Leichtbau der Energieverbrauch und damit der CO₂-Ausstoß reduziert und zum anderen lässt sich so auch der Schwerpunkt des Fahrzeugs senken und an Fahrdynamik gewinnen.

Multimaterial schont das Klima
Klimaschonend ist das Bauteil schon bei der Herstellung, denn Kunststoffe mit hohem Faseranteil wiesen einen geringeren CO₂-Footprint auf als Aluminium.
Ganz ohne Aluminium kommt das Nockenwellenmodul allerdings nicht aus und ist deshalb ein gutes Beispiel für Multimaterial-Leichtbau. Weil die Steifigkeit der verwendeten Duromere nur ein Viertel des Werkstoffs Aluminium beträgt, wurden die Lagerböcke für die Nockenwelle kräftiger ausgelegt. Zusätzlich läuft die stählerne Nockenwelle nicht direkt in den Lagerböcken, sondern in Inserts aus Aluminium. Diese nehmen an den hochbelasteten Stellen der Nockenwellenlager die direkten Kräfte auf.

Kostenvorteile in der Fertigung
Die Aluminium-Inserts werden beim Spritzgussprozess direkt eingelegt, so dass das monolithische Bauteil in einem Schritt ohne zusätzliche Montage und weitgehend endkonturnah gefertigt werden kann. Die Zykluszeit liegt bei 120 bis 140 Sekunden. Eine aufwendige Nachbearbeitung, wie beim Aluminiumdruckguss notwendig, entfällt für das Nockenwellenmodul aus Kunststoff. Ebenso ist der Montageaufwand im Motorenwerk deutlich geringer.

Gute Dämpfungseigenschaften
Kunststoffe weisen ein gutes Dämpfungsverhalten auf. Das akustische Verhalten des Nockenwellenmoduls lässt sich deshalb gut optimieren. Dies ist ein wichtiger Vorteil für die Automobilhersteller, denn beste NVH-Eigenschaften (Noise, Vibration, Harshness) sind ein eindeutiger Wettbewerbsvorteil.

Erste Tests erfolgreich bestanden
Die Funktionalität des Demonstrators erwies sich nach 600 Stunden sogenannter geschleppter Versuche am Motorenprüfstand in einem hochmodernen Otto-Verbrennungsmotor als einwandfrei. Mithilfe der anstehenden befeuerten Versuche – also unter den realen Bedingungen eines mit Brennstoff laufenden Motors – sollen nun Funktionalität und das NVH-Verhalten unter Berücksichtigung der Gaskräfte des Verbrennungsprozesses getestet werden.
Der Projektpartner MAHLE und die assoziierten Partner Daimler AG, SBHPP/Vyncolit N.V. und Georges Pernoud, sind mit den bisherigen Ergebnissen zufrieden. Eine Übernahme in die Serienfertigung nach erfolgreichen weiteren Tests erscheint daher möglich. Das Projekt wurde vom BMWi gefördert.
